Tela Bakelite
Tela bakelite o tela bachelizzata
PFCC201-HGW 2082
Nomi commerciali:
Pertinax, Formtex, Celeron, Ferrozel, ecc.
È un materiale stratificato composto da resine fenoliche termoindurenti e tessuto di puro cotone.
Possiede un’ottima resistenza meccanica e buone caratteristiche dielettriche.
Buona resistenza chimica e agli acidi.
Materiale autolubrificante.

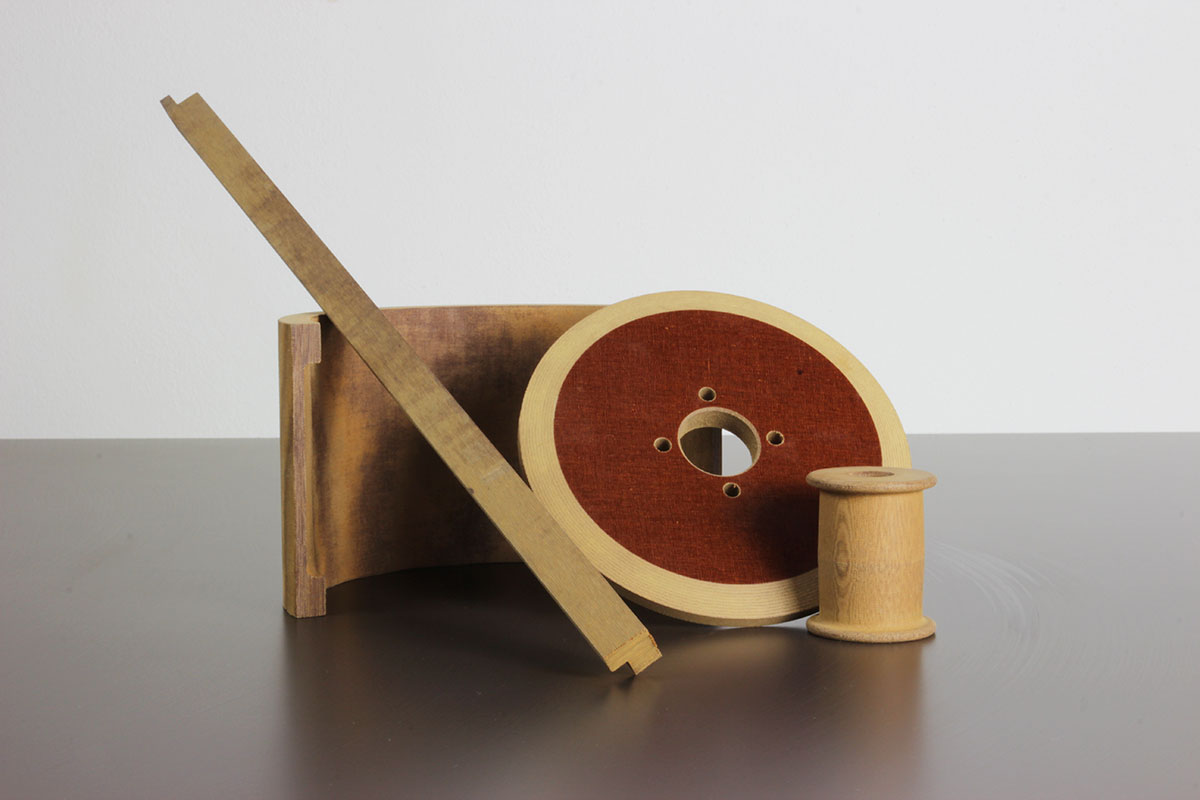

Si producono con questo materiale: ingranaggi silenziosi, boccole, palette per compressori, piani di scorrimento, alberi a camme ecc.
Materiale fotosensibile, con il passare del tempo il colore diventa più scuro.
Fornibile in:
Lastre f.to 1200 x 1100 mm e
Tondi (bastoni) dal Ø 5 al 200 mm
Scheda tecnica
TELA BAKELITE |
|||
| Unità di misura |
condizionamento | valore medio |
|
| Peso specifico | 1,4 | ||
| temperatura massima si esercizio | 120°C | ||
| Resistenza elettrica tra spine | M Ohm | E-24/100 | 10 4 |
| Resistenza Elettrica superficiale | M Ohm | E-24/100 | 10 3 |
| Rigidità dielettrica ꓕ agli strati | KV/mm | d-03/90 | 10 |
| Tensione di perforazione // agli strati | KV | d-25/90 | 20 |
| Tangente dell’angolo di perdita (δ) a 50Hz | D-96/105 | 0,05 | |
| Tangente dell’angolo di perdita (δ) a 1MHz | D-24/20 | 0,02 | |
| Costante dielettrica (ɛ) | A | 5 | |
| Indice di traccia comparativo (C.T.I.) | A | 100 | |
| Resistenza a compressione ꓕ alla stratif. | kg/cm2 | A | 3000 |
| Resistenza a compressione // alla stratif. | kg/cm2 | A | 1700 |
| Resistenza alla trazione | kg/cm2 | A | 800 |
| resistenza alla flessione | kg/cm2 | A | 1500 |
| Resilienza | kg cm/cm2 | A | 35 |
| Durezza Rockwell (scala F) | A | 60 | |
| Assorbimento d’acqua | % peso | D-24/20 | 2(3mm) |
| Conducibilità termica | W/m*K | A | 0,2 |
| Prova di infiammabilità (UL-94) | V-0 | ||
| condizionamenti: | A | Ambiente | |
| E-24/20 | Dopo 24 ore in stufa a 100°C | ||
| D-24/20 | Dopo 24 ore in acqua a 20°C | ||
| d-03/90 | 1 minuto a 90° in olio ≠ 3 mm | ||
| d-25/90 | 1 minuto a 90° in olio ≠ 25 mm | ||
